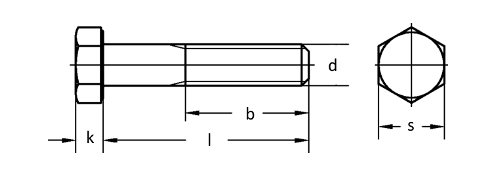

DIN 931 Altıköşe Yarım Diş Civata

DIN 931


d M 1,6 M 2 M 2,5 M 3 M 3,5 M 4 5 6
P (pitch) 0,35 0,4 0,45 0,5 0,6 0,7 0,8 1
b
(I ≤ 125)
9 10 11 12 13 14 16 18
b
(125<I ≤ 200)
- - - - - 22 24
b
(I > 100)
- - - - - - - -
k 1,1 1,4 1,7 2 2,4 2,8 3,5 4
s 3,2 4 5 5,5 6 7 8 10
l 12-16 16-20 16-25 20-30 25-35 25-40 25-50 30-60

d M7 M8 M10 M12 M14 M16 M18 M20
P (pitch) 1 1,25 1,5 1,75 2 2 2,5 2,5
b
(I ≤ 125)
20 22 26 30 34 38 42 46
b
(125<I ≤ 200)
26 28 32 36 40 44 48 52
b
(I > 200)
- - 45 49 53 57 61 65
k 4,8 5,3 6,4 7,5 8,8 10 11,5 12,5
s 11 13 17 19 22 24 27 30
l 30-70 35-80 40-100 45-120 50-140 55-160 65-180 65-200


d M22 M24 M27 M30 M33 M36 M39
P (pitch) 2,5 3 3 3,5 3,5 4 4
b
(I ≤ 125)
50 54 60 66 72 88 84
b
(125<I ≤ 200)
56 60 66 72 78 84 90
b
(I > 200)
69 73 79 85 91 97 103
k 14 15 17 18,7 21 22,5 25
s 32 36 41 46 50 55 60
l 70-220 80-240 90-260 90-300 100-300 110-300 120-300

d M 42 M 45 48 M 52 56 60 64 M 68 72
P (pitch) 4,5 4,5 5 5 5,5 5,5 6 6 6
b
(I ≤ 125)
90 96 102 - - - - - -
b
(125<I ≤ 200)
96 102 108 116 124 132 140 148 156
b
(I > 200)
109 115 121 129 137 145 153 161 169
k 26 28 30 33 35 38 40 43 45
s 65 70 75 80 85 90 95 100 105
l 130-300 130-300 140-340 150-340 160-360 170-360 180-360 190-380 220-400




d M 76 M 80 M 90 M 100 110 M 125 140 160
P (pitch) 6 6 6 6 6 6 6 6
b
(I ≤ 125)
- - - - - - - -
b
(125<I ≤ 200)
164 172 192 - - - - -
b
(I > 200)
177 185 205 225 245 275 305 345
k 48 50 57 63 69 79 88 100
s 110 115 130 145 155 180 200 230
l 220-420 220-460 240-500 260-500 280-500 320-500 340-500 380-500



Malzeme Çeşitleri - Çelik (8.8, 10.9, 12.9)
  - Paslanmaz
- Pirinç

Yüzey Koruma Çeşitleri - Elektrolitik Kaplama (Zn, ZnNi)
  - Sıcak Daldırma Galvaniz
- Çinko Pul Kaplama (flZnyc, flZnnc)



Bu ürün, standart dışı ölçü ve özelliklerde de temin edilebilir.
